TDMS - Zona gráfica y alfanumérica

Los Paneles de Mensaje Variable de SOFTLED disponen de múltiples combinaciones, configuraciones y especificaciones, adaptadas todas ellas a las características que el cliente y el proyecto requieren.



Las prestaciones funcionales del panel estrán mejoradas respecto a otras marcas, tales como, aumento de resolución, sistema de control de píxel en tiempo real que permite verificar la bondad del mensaje sin cambiar la señalización del panel, reducción del consumo del panel y mejora del contraste con un nuevo sistema óptico de visualización.



Acorde a  los requerimientos demandados en la Norma Europea EN 12966:2015, los parámetros que cumplen nuestros equipos son:



  • Luminancia: Clase L3
  • Relación de contraste: Clase R2
  • Color: Clase C2
  • Ángulo o ancho del haz: Clase B4
  • Temperatura: T1 y T2 ( -25º C y + 60º C)
  • Contaminación: D4 (Contaminación persistente)
  • Protección:  P2 ( IP55 )
  • Temperatura interna máxima de Funcionamiento : +70º C



MEMORIA TECNICA GENERAL.pdf
Documento Adobe Acrobat [881.7 KB]
MEMORIA GENERAL PMV en.pdf
Documento Adobe Acrobat [511.9 KB]



Todos nuestros PMV y señales, disponen de los medios necesarios para detectar las siguientes alarmas o condiciones de funcionamiento:

  • Puerta abierta.
  • Exceso de temperatura.
  • Batería totalmente cargada.
  • Error interno del hardware.
  • Corrupción de memoria de textos y gráficos.
  • Fallo en fotocélula, en ventilación y en la ventilación activada.
  • Fallo de tensión en la red.
  • Fallo de la tensión del led rojo, verde, azul, ámbar y blanco.
  • Fallo de fuente de potencia parada.
  • Baterías bajas (sólo modo descarga).
  • Píxel con avería de una placa siempre encendido y/ó apagado

Por software se pueden configurar la Velocidad de intermitencia y de alternancia delos mensajes a aparecer.



PMV 2 Gráficos y 3 Lineas matriciales de 192*16 pixeles para 12 caracteres de 320 mm de altura

PMV 2 Gráficos y 3 Lineas alfanuméricas para 12 caracteres de 320 mm de altura

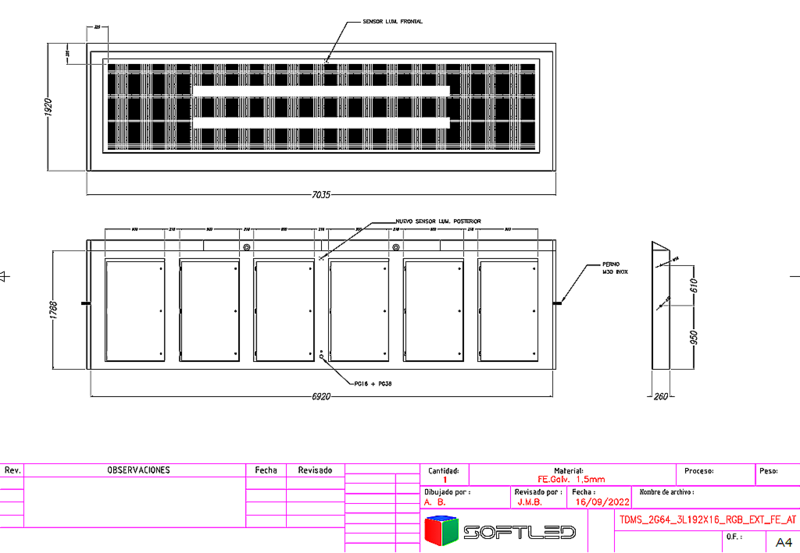

Ejemplo de Plano mecánico de un PMV de 1 Gráfico de 64+64 pixels  y 3 Lineas de texto de 320 mm de altura por caracter:
